凹槽怎么设计?环的凹槽设计是O型环在凹槽中的挤压密封。O型圈槽怎么设计?O型密封圈有国家标准表吗?o型圈一般安装在密封槽内进行密封,在O形环槽的设计中,O形环槽的间隙应尽可能小,O型圈不打标有标准吗?O形圈良好的密封效果在很大程度上取决于O形圈尺寸与凹槽尺寸的正确匹配,从而形成合理的密封圈压缩和拉伸量,注意:如果是O型圈。
1、O型圈非标有没有标准?标准是什么?首先(楼主不介意),非标准不在标准的范围内,所以根本不会有标准。有标准就不会非标准。你怎么想呢?楼上说的也不准确。非标准的不在标准要求中,根据实际使用要求设计。这里的非标主要是指非国标和行标。非标在O型圈产品中还是常见的,O型圈的截面直径和内径可能与截面公差和内径公差不同。因为国标对O型圈的要求比较宽松,设计师在样件设计阶段会相对谨慎,公差要求比国标高,或者因为其他很多因素,改变其他尺寸来配合国标,会造成工作量很大,制作O型圈会很简单,所以会有很多非标。
2、当o型圈外径小于孔径时,沟槽怎么设计O型圈的凹槽设计是O型圈在凹槽内的挤压密封。O形圈截面直径的压缩和拉伸是密封设计的主要内容,对密封性能和使用寿命具有重要意义。o型圈一般安装在密封槽内进行密封。O形圈良好的密封效果在很大程度上取决于O形圈尺寸与凹槽尺寸的正确匹配,从而形成合理的密封圈压缩和拉伸量。世界各国的标准对此都有严格的规定。一、O型圈设计原则1)压缩比1。足够的密封接触面积2。摩擦力尽可能小3。尽可能避免永久变形。
大压缩比可以获得大的接触压力,但过大的压缩比无疑会增加滑动摩擦和永久变形。但如果压缩比过小,可能会因为密封槽的同轴度误差和O形圈误差不符合要求而造成泄漏,部分压缩量消失。所以在选择O型圈的压缩比时,要权衡几个因素。一般静密封的压缩比大于动密封,但其极值应小于35%(与橡胶材料有关),否则压应力会明显松弛,造成过大的永久变形,特别是在高温工况下。
3、O型圈如何合理设计O型圈沟槽尺寸1。O型圈的优点:1)O型圈重量轻,占用空间小,可用于各种压力、温度和间隙的场合;2)O型圈适用于多种不同的密封介质;3)O型圈易于维护,不易损坏;4)O型圈的功能失效一般是渐进的,容易发现和识别;5)O型圈耐磨性高,O型圈密封面磨损后具有自动弹性补偿功能;6)O型圈使用寿命长,在正确的使用条件下可达到O型圈材料的老化期;7)O型圈适用于各种密封形式,可用于旋转运动、轴向往复运动或组合运动。
O型圈承受的压力越大,O型圈的变形就越大,密封效果就会越好。当O形圈上的压力超过其承载极限时,O形圈将被挤压到间隙中,导致O形圈密封失效。为此,在设计O形环槽时,必须合理匹配O形环硬度、工作压力和间隙公差之间的关系。在O形环槽的设计中,O形环槽的间隙应尽可能小。

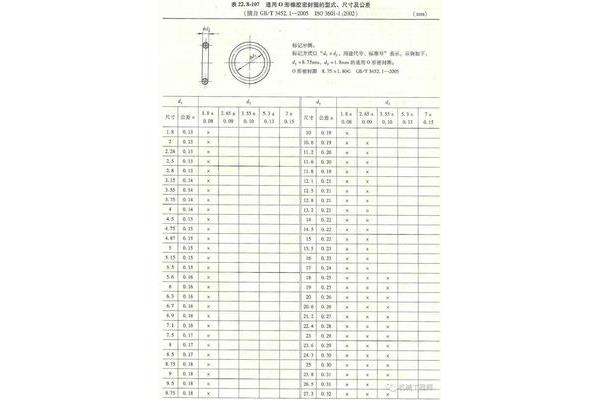

4、有没有O型密封圈国家标准表?O型圈尺寸标准GBT3452.12005 .注:如果是O型圈,厚度必须是线径,(外径22mm,内径15mm,厚度4mm,其中一个尺寸不对,228(24线径)是14,如果这里的内径是15O型圈,有一个固定的公式,就是外径2线径,外径12,线径2.2。那么122.227.6内径的展开数据:O型圈密封是一种环形橡胶密封,截面为圆形。主要用于防止机械零件在静态条件下液体和气体介质的泄漏。在某些情况下,O形密封圈也可用作轴向往复运动和低速旋转运动的动态密封元件。根据不同的情况,
5、什么是轴向密封和径向密封,o型圈沟槽如何设计?轴向密封是一种广泛使用的密封结构。原理是密封是静止的,由密封机构旋转,比如齿轮减速器输入输出轴的密封结构,主要是以骨架或无骨架密封圈为主,还有一种密封与运动部件同步运动的密封方式。比如气瓶活塞环的安装方法,主要以唇形密封或活塞专用密封圈为主,径向密封主要是迷宫式密封。
